مجموعة مولدات غاز بقدرة 250 كيلواط تعمل بمحركات Cummins

موديل مجموعة المولدات: U1C250-G القدرة المستمرة: 250kW التردد: 50Hz السرعة: 1500RPM الجهد: 400/230V نوع الوقود: الغاز الطبيعي

البريد الإلكتروني:genset@u1power.com

تفاصيل المنتج

حالة تشغيل مولد الكهرباء:

ظروف التشغيل المقبولة:	ظروف التشغيل العادية:
درجة الحرارة المحيطة: -10℃~+40℃	يمكن للمولد أن يعمل بالقدرة المقدرة في الظروف التالية:
(يلزم استخدام مضاد تجمد أو ماء ساخن لدرجات الحرارة الأقل من -20 درجة مئوية)	الضغط الجوي: 100 كيلو باسكال
الرطوبة النسبية: <90% (20℃)	درجة الحرارة المحيطة: 20℃
الارتفاع: ≤500 متر	الرطوبة النسبية: 30%
الغاز المستخدم: الغاز الطبيعي
ضغط غاز الوقود المقبول: 2~15 كيلو باسكال،محتوى CH₄≥85%
يجب ألا يحتوي الغاز على ماء حر أو مواد حرة (يجب أن يكون حجم الشوائب أقل من 5 ميكرومتر).
محتوى H₂S ≤200 ملجم/نم³ (يفضل أن يكون أقل من 100 جزء في المليون)،NH₃₃المحتوى ≤20 ملجم/ن م³
محتوى الشوائب≤30 ملجم/نم³، الحجم≤5ميكرومتر، محتوى الماء≤40 جم/ن م³، بدون ماء حر

مواصفات وحدة التوليد

بيانات مجموعة مولدات الغاز
طراز المولد	U1C250-G
الطاقة المستمرة	250 كيلو واط / 313 كيلو فولت أمبير
نوع المخرج	3 مراحل 4 أسلاك
مخرج الجهد	400/230V
أقصى تيار	451 أمبير
معامل القدرة Cosfi	0.8 متأخر
التردد (هرتز)	50
السرعة المقدرة (دورة في الدقيقة)	1500
الكفاءة الكهربائية لمولد الغاز	34.5%
تنظيم استقرار الجهد	≤±1.5%
تنظيم الجهد اللحظي	≤±20%
وقت استعادة الجهد (ثانية)	≤1
نسبة تذبذب الجهد	≤1%
نسبة انحراف موجة الجهد	≤5%
تنظيم استقرار التردد	≤1% (قابل للتعديل)
تنظيم التردد اللحظي	-10%~12%
وقت استعادة التردد (ثانية)	≤7
نسبة تذبذب التردد	≤1%
فئة عزل المولد	H
الوزن الصافي، النوع المفتوح	4150 كجم
الأبعاد، النوع المفتوح	435016202120 مم

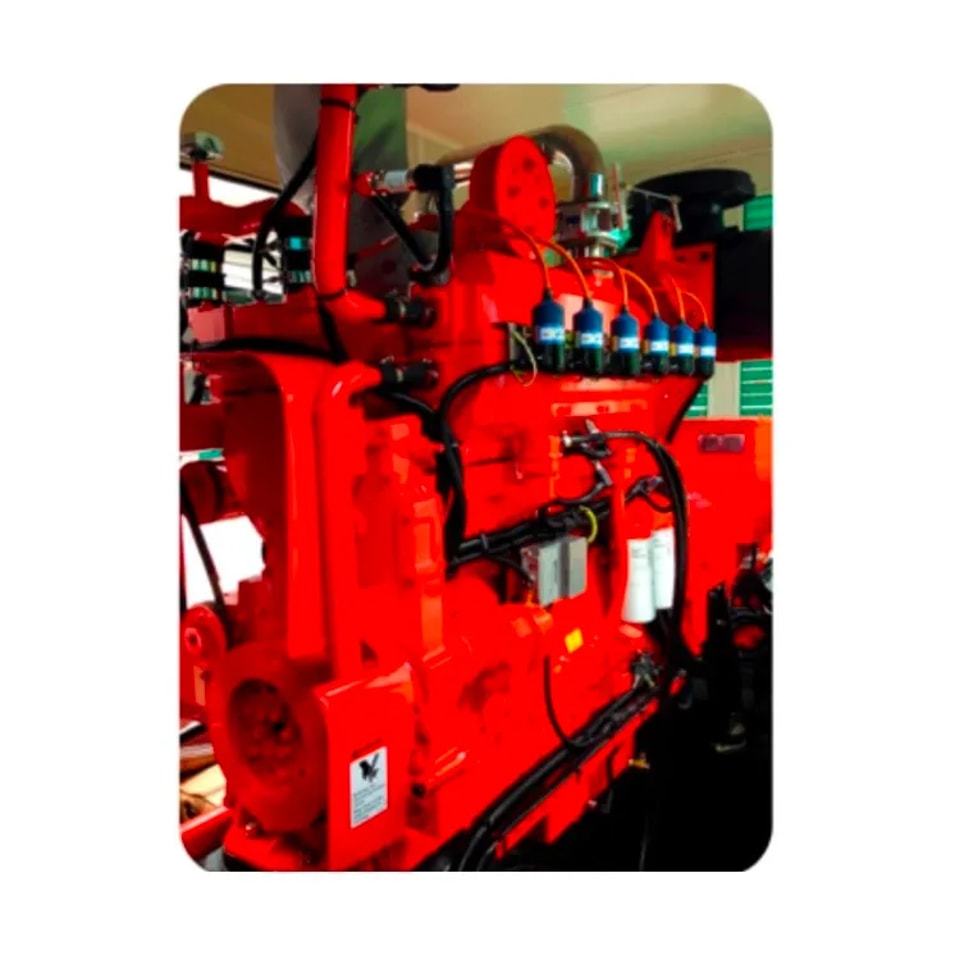

بيانات محرك الغاز
الموديل	GKTA19
العلامة التجارية	U1-Cummins
النوع	4 أشواط، تبريد مائي، بطانة أسطوانة رطبة، نظام إشعال بتحكم إلكتروني، احتراق كامل مسبق الخلط
قدرة خرج المحرك (كيلوواط ميكانيكي)	336
الأسطوانات وترتيبها	6 أسطوانات على الخط
القطر * الشوط (مم)	159*159
الإزاحة (لتر)	18.9
نسبة الانضغاط	11.5:1
السرعة (دورة في الدقيقة)	1500
السحب الطبيعي	مزود بمبرد بيني وشاحن توربيني
طريقة التبريد	تبريد مائي بواسطة رادياتير بمروحة
نوع الحاكم (نوع تنظيم السرعة)	تحكم إلكتروني، Huegli Tech، سويسرا
خلاط الغاز	خلاط Huegli طراز RM-25، DN65، تحكم تلقائي في نسبة الوقود
صمامات الغاز	2 سحب و2 عادم لكل أسطوانة
ضغط مدخل الغاز	2 إلى 10 كيلو باسكال
توقيت الإشعال	1-5-3-6-2-4
وحدة التحكم في الإشعال	وحدة Altronic CD1
طريقة التشغيل	كهربائي، محرك 24 فولت
استهلاك الغاز (متر مكعب/كيلوواط ساعة)	0.27
سرعة التباطؤ (دورة/دقيقة)	700
الزيت الموصى به	زيت خاص لمحركات الغاز، SAE 15W-40 CF4 أو أعلى
استهلاك الزيت	≤0.5 جم/كيلوواط ساعة

بيانات المولد
الموديل	TAL-A46-G
العلامة التجارية	Leroy Somer
الطاقة المستمرة	260 كيلوواط
الجهد المقنن (فولت)	400/230 فولت، تيار متردد ثلاثي الأطوار
نظام الإثارة	بدون فرش، إثارة ذاتية
التردد (هرتز)	50
الكفاءة	93.2%
تنظيم الجهد	±1%
فئة العزل:	الفئة H
فئة الحماية	IP 23
طريقة التبريد	تبريد بالهواء، طرد حراري ذاتي
وضع تنظيم الجهد	منظم جهد تلقائي
متوافق مع المعايير الدولية	BS EN 60034 و BS5000، VDE0530، NEMA MG1-32، IEC34، CSA C22.2-100، AS1359. يمكن النظر في معايير وشهادات أخرى عند الطلب

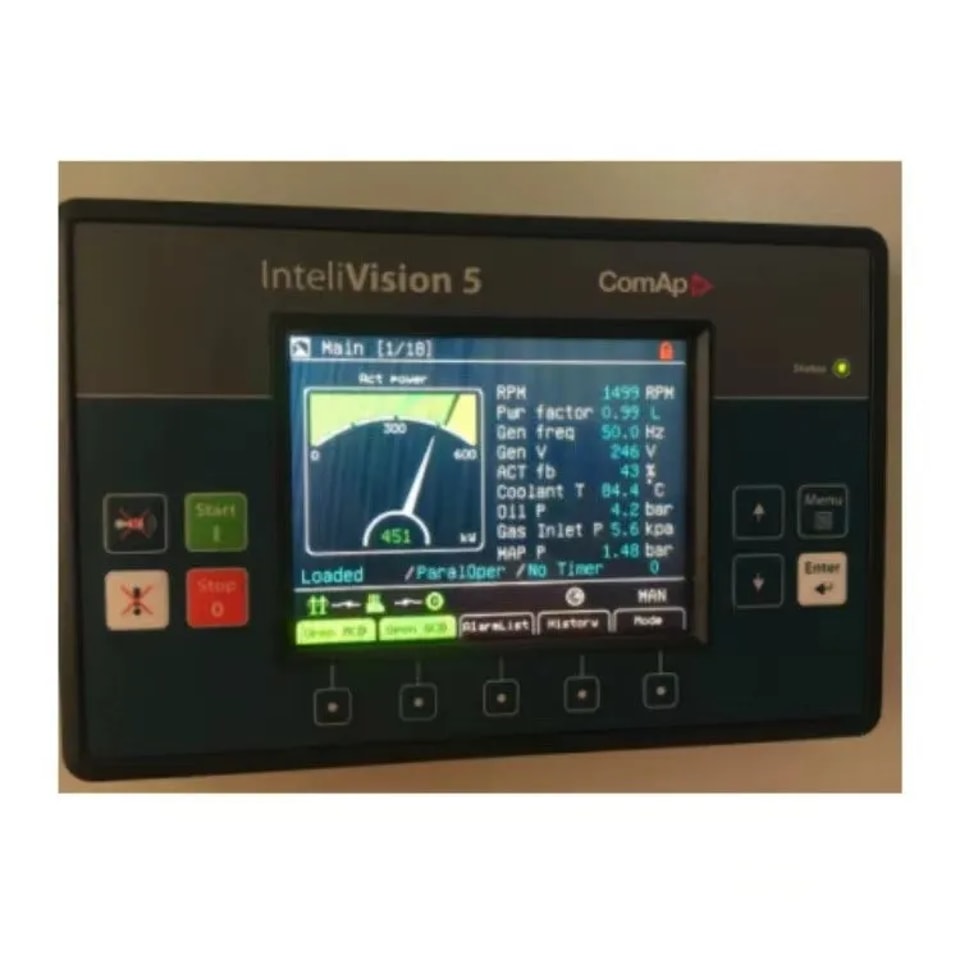

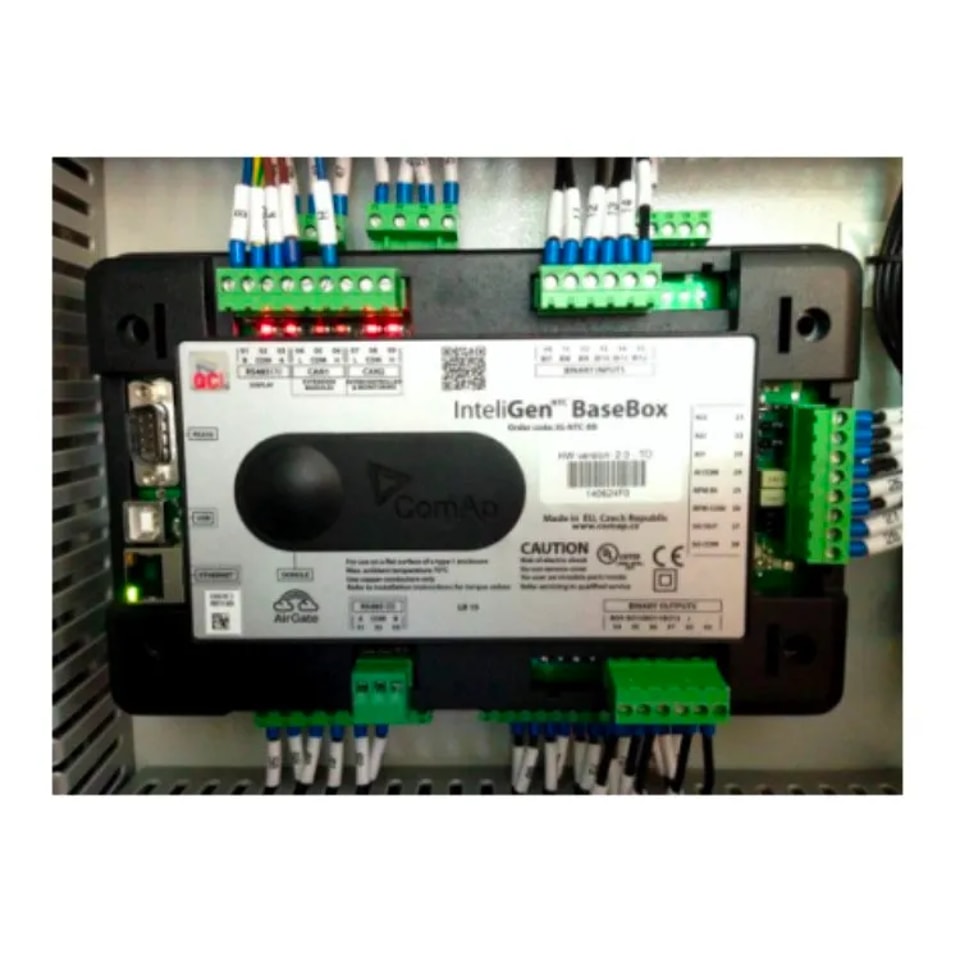

وحدة تحكم ComAp طراز IG-NTC-BB+IV5

نطاق التوريد

1	مولد غاز	مجموعة مولدات غاز بقدرة 250 كيلوواط من النوع المفتوح	√
2	نظام التبريد	نظام استعادة الحرارة	√
3	البطاريات والشواحن	بطاريات لا تحتاج إلى صيانة وشاحن بطارية	√
4	السخانات	سخان الزيت وسخان سائل التبريد	√
5	خط صمامات الغاز	صمام غاز يدوي	√
		صمام ملف لولبي من إيطاليا	√
		مانع لهب الغاز	√
		صمام ضغط صفري	√
6	نظام الخلط	خلاط غاز HUEGLI مع مشغل MOTORTECH	√
7	نظام الإشعال	نظام إشعال ALTRONIC	√
8	نظام الحاكم	حاكم إلكتروني HUEGLI سويسري	√
9	قطع الغيار الاستهلاكية	مجموعة واحدة من قطع الغيار الاستهلاكية (شمعات الإشعال، فلتر الزيت، فلتر المياه)	√
10	كاتم الصوت والأكواع	للمولد من النوع المفتوح	√
11	الوثائق	كتب قطع الغيار، دليل تشغيل وصيانة مجموعة المولدات	√
		دليل تشغيل وصيانة المولد البديل	√
		دليل تشغيل وصيانة وحدة التحكم	√
