مجموعة مولدات غازية بقدرة 300 كيلوواط تعمل بمحرك Cummins

طراز مجموعة المولد: U1GC300-G

القدرة المستمرة: 300 كيلوواط

التردد: 50 هرتز

السرعة: 1500 دورة/دقيقة

الجهد: 400/230 فولت

وقود الغاز: الغاز الطبيعي

اعرف المزيد →

المزايا الرئيسية

اعرف المزيد عن أبرز مبتكري الحوسبة الموثوقة في أمريكا.

أكثر من 20 عامًا في التصنيع

متخصصون في تصنيع مجموعات المولدات الغازية والديزل.

مصنع صناعي معتمد

نظام إنتاج معتمد وفق ISO 9001 وISO 8528 وISO 12100 وIEC60204 وعلامة CE وSGS.

تغطية واسعة للقدرات

مجموعات مولدات تغطي من 18 كيلوواط إلى أكثر من 2500 كيلوواط، ومناسبة لقدرة الاحتياط والقدرة الرئيسية.

توافق مع العلامات العالمية

متوافقة مع العلامات الشهيرة Cummins وPerkins وStamford وLeroy Somer وINNIO Jenbacher وMTU.

اختبار مصنع بنسبة 100%

تخضع كل مجموعة مولد لاختبار أداء بحمولة كاملة واختبار سلامة قبل الشحن.

دعم عالمي للمشاريع

ندعم المشاريع الخارجية من خلال هندسة ما قبل البيع والدعم الفني بعد البيع.

المواصفات

ظروف تشغيل مجموعة المولد الغازية
درجة حرارة المحيط-10℃~+40℃
الرطوبة النسبية<90% (20℃)
الارتفاع≤500 م
الغاز المستخدمالغاز الطبيعي
ضغط الغاز الوقودي المقبول7~30 كيلوباسكال، محتوى CH₄ ≥85%
لا يحتوي الغاز على ماء حر أو مواد حرة (يجب أن يكون حجم الشوائب أقل من 5 ميكرومتر.
بيانات مجموعة مولد الغاز
طراز مجموعة المولدU1GC300-G
القدرة المستمرة300kW/375kVA
نوع الخرج3 أطوار 4 أسلاك
جهد الخرج400/230V
معامل القدرة0.8 متأخر
التردد (Hz)50
السرعة المقننة (RPM)1500
الكفاءة الكهربائية لمجموعة مولد الغاز37.5%
طراز محرك الغازCummins K19N-G1
طراز المولدLeroy Somer LSA47.3S4
استهلاك الغاز عند الحمل الكامل0.266م3/كيلوواط ساعة
استهلاك زيت التشحيم<0.2غ/كيلوواط ساعة
تنظيم الجهد المستقر≤±1.5%
تنظيم الجهد اللحظي≤±20%
زمن استعادة الجهد (ث)≤1
معدل تذبذب الجهد≤1%
معدل تشوه موجة الجهد≤5%
تنظيم التردد المستقر≤1% (قابل للضبط)
تنظيم التردد اللحظي-10%~12%
معدل تذبذب التردد≤1%
الوزن الصافي، النوع المفتوح3950 كجم
الأبعاد، نوع مفتوح3810*1650*2220 مم

لوحة التزامن (اختياري)

الموديلU1S300
السعة630A
علامة قاطع الدائرة الهوائيCHINT
وحدة التحكمDSE8620MKII / ComAp IG500G2

الميزات:

  • مزامنة مجموعات مولدات الغاز تلقائيًا
  • تفريغ مجموعة المولد تلقائيًا
  • بدء وإيقاف مجموعة المولد وفق برنامج محدد
  • مراقبة مجموعة المولد وحمايتها
  • مزامنة مجموعات المولد مع الشبكة العامة / تشغيل عدة مجموعات مولدات على التوازي
لوحة التزامن

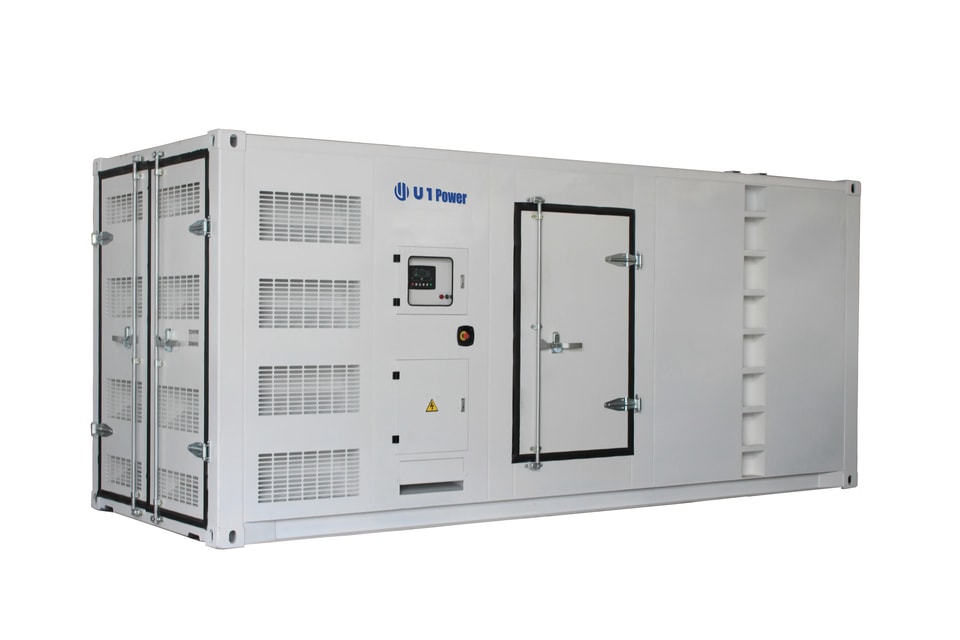

غطاء حاوية بارتفاع 20 قدمًا أو غطاء مدمج (اختياري)

الميزات:

  • حاوية ISO بارتفاع 20 قدمًا مع شهادة CCS.
  • أعلى جودة من الطلاء لضمان حماية جيدة في الظروف الجوية القاسية.
  • مقاوم للعوامل الجوية، ومقاوم للغبار، وعازل للصوت، ومناسب للبيئات القاسية.
  • جميع أجزاء الغطاء مصممة وفق مبادئ معيارية، كما أن مواد الغطاء مصنوعة من صفائح فولاذية متينة.
  • جميع الأجزاء المعدنية للغطاء مطلية بطلاء مسحوق بوليستر كهروستاتيكي.
  • نظام سحب وطرد هواء فعال لضمان ثبات الإخراج.
  • تصميم علمي وتقنيات متقدمة لخفض مستوى الضوضاء إلى 75-85 ديسيبل(A).
  • أقفال تصميم الغطاء أكثر ملاءمة للتشغيل والصيانة.
  • تصميم حلقات الرفع ومداخل الرافعة الشوكية يسهّل النقل.
  • زر إيقاف طارئ خارج الغطاء.
  • تصميم متقن ومضغوط، كما أن كاتم الصوت الكبير المدمج يجعل الضوضاء أقل.
غطاء حاوية 20 قدمًاغطاء مدمج

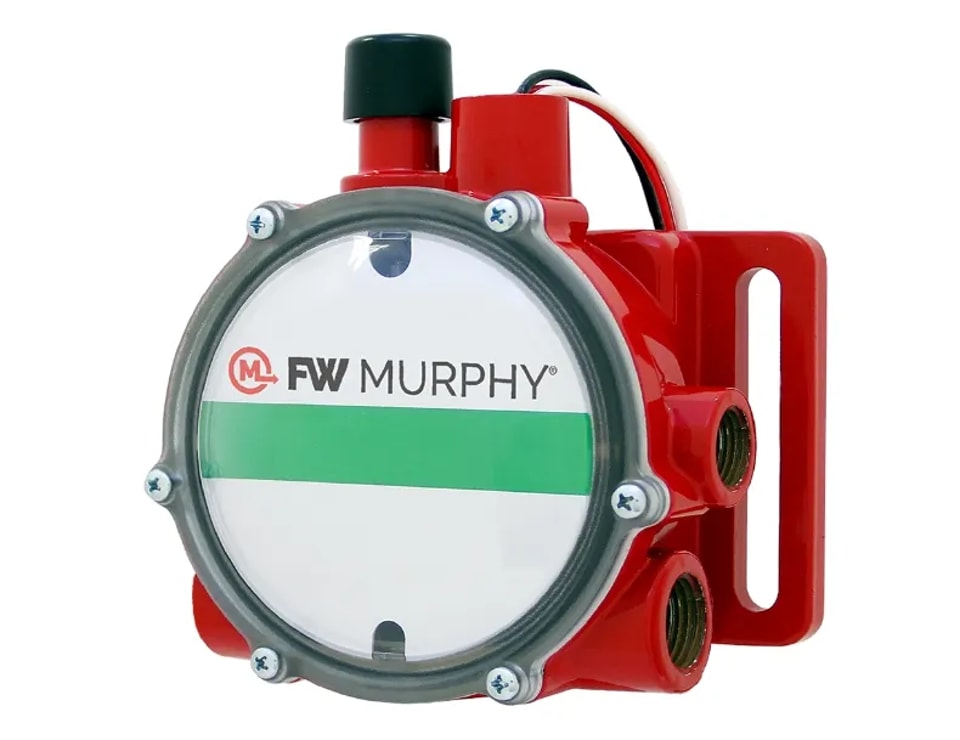

تعبئة زيت تلقائية، من علامة FW Murphy. (اختياري)

الميزات:

  • إضافة زيت التشحيم تلقائيًا لمجموعة مولدات الغاز
غطاء حاوية 20 قدمًا

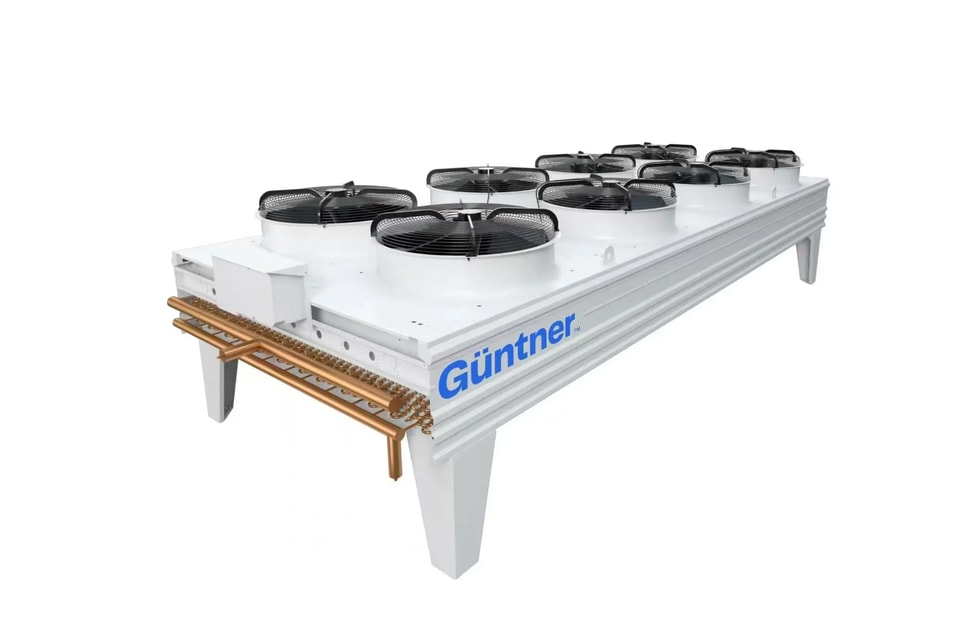

مشعاع أفقي عن بُعد. (اختياري)

سيعمل المشعاع الاحتياطي عن بُعد لتبريد المحرك عندما:

  • لا يعمل نظام استرداد الحرارة بسبب الصيانة/الإصلاح.
  • لا يحتاج العميل إلى ماء ساخن، لكنه يحتاج إلى تشغيل مجموعة مولدات الغاز لإنتاج الكهرباء فقط.
  • درجة حرارة سائل تبريد المحرك مرتفعة جدًا.
غطاء حاوية 20 قدمًا

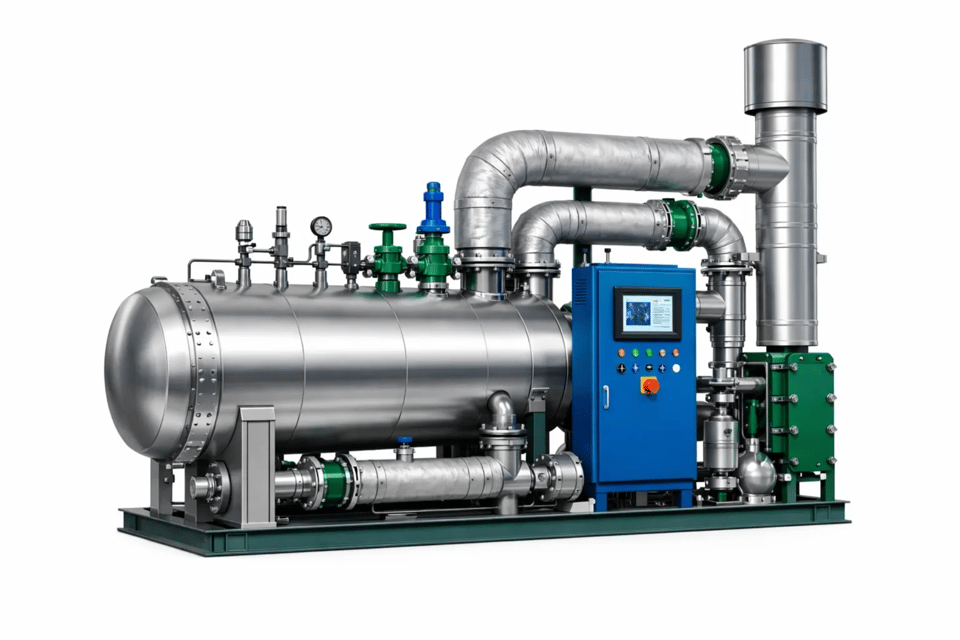

نظام استرداد الحرارة. (اختياري)

المادةفولاذ مقاوم للصدأ
المبادلات الحراريةمبادل حراري صفائحي لماء السترة ومبادل حراري للعادم
الكفاءة الكهربائية36% عند 250 kWe
الكفاءة الحرارية45%
القدرة الحرارية947 kWth
درجة حرارة نظام إمداد المياه60℃
درجة حرارة مخرج المياه80℃
استهلاك المياه الساخنة3.72 لتر/ث

الميزات:

  • زيادة الكفاءة الإجمالية
  • يمكن استخدام المياه الساخنة في الحياة والاستخدامات الصناعية.
لوحة التزامن

نطاق التوريد

  • 1. محرك غاز Cummins جديد بالكامل.
  • 2. مولد تيار متردد Leroy Somer جديد بالكامل بدون فرش.
  • 3. وحدة تحكم أوتوماتيكية لمجموعة التوليد، وحدة تحكم Deepsea DSE8620 MKII/ComAP البريطانية.
  • 4. مظلة عازلة للصوت داخل حاوية عالية 20 قدم/40 قدم.
  • 5. لوحة تزامن مزودة بقاطع دائرة آلي من CHINT.
  • 6. صمامات خط الغاز (منظم غاز DUNGS الألماني، صمام لولبي، مانع لهب، صمام كروي).
  • 7. نظام تعبئة زيت أوتوماتيكي.
  • 8. سخان الزيت وسخان سائل التبريد.
  • 9. رادياتير بعيد.
  • 10. قائمة الملحقات لكل محرك:
العناصرالكمية
كاتمات الصوت2
أكواعطقم واحد
مسامير وفلنجاتطقم واحد
وسادة من الأسبستوسطقم واحد
سائل مضاد للصدأ1
بطاريات بدء تشغيل مجموعة التوليد، شاحن البطارية، كابلات البطاريةطقم واحد
صندوق أدوات قياسي1
قائمة المستندات:
دليل تشغيل مجموعة التوليد، دليل صيانة مجموعة التوليدطقم واحد
كتيّب قطع المحرك1
أدلة المولد الكهربائي، أدلة الصيانة، كتيّب القطعطقم واحد
رسومات تركيب مجموعة التوليد، ورسومات النظام الكهربائيطقم واحد
تعليمات وحدة التحكم ComAp IG-NT1
شهادة المحرك، شهادة المولد الكهربائي، شهادة مجموعة التوليد1
تقارير اختبار مجموعة التوليد1
