مولد غاز بقدرة 1000 كيلوواط يعمل بمحرك Cummins
| ظروف التشغيل المقبولة: |
| درجة الحرارة المحيطة: -25 درجة مئوية ~ +45 درجة مئوية |
| الرطوبة النسبية: <30% (20 درجة مئوية) |
| الضغط الجوي: 100 كيلو باسكال |
| الارتفاع: ≤500 متر |
| الغاز المستخدم: الغاز الطبيعي |
| ضغط غاز الوقود المقبول: 10~50 كيلو باسكالمحتوى CH₄≥85% |
| يجب ألا يحتوي الغاز على ماء حر أو مواد حرة (يجب أن يكون حجم الشوائب أقل من 5 ميكرومتر). |
| بيانات مجموعة مولدات الغاز | |
|---|---|
| طراز المولد | U1GC1000-G |
| الطاقة المستمرة | 1000 كيلوواط / 1250 كيلو فولت أمبير |
| نوع المخرج | 3 مراحل 4 أسلاك |
| مخرج الجهد | 400/230V |
| معامل القدرة Cosfi | 0.8 متأخر |
| التردد (هرتز) | 50 |
| السرعة المقدرة (دورة في الدقيقة) | 1500 |
| الكفاءة الكهربائية لمولد الغاز | 38% |
| الكفاءة الحرارية لمولد الغاز | 45% |
| الكفاءة الإجمالية | 83% |
| استهلاك الغاز عند التحميل الكامل | 9.47 ميجا جول/كيلوواط ساعة |
| استهلاك زيت التشحيم | ≤0.3 جم/كيلوواط ساعة |
| تنظيم استقرار الجهد | ≤±1.5% |
| تنظيم الجهد اللحظي | ≤±20% |
| وقت استعادة الجهد (ثانية) | ≤1 |
| نسبة تذبذب الجهد | ≤1% |
| نسبة انحراف موجة الجهد | ≤5% |
| تنظيم استقرار التردد | ≤1% (قابل للتعديل) |
| تنظيم التردد اللحظي | -10%~12% |
| نسبة تذبذب التردد | ≤1% |
| الوزن الصافي، النوع المفتوح | 11980 كجم |
| الأبعاد، النوع المفتوح | 6100*1800*2570 مم |

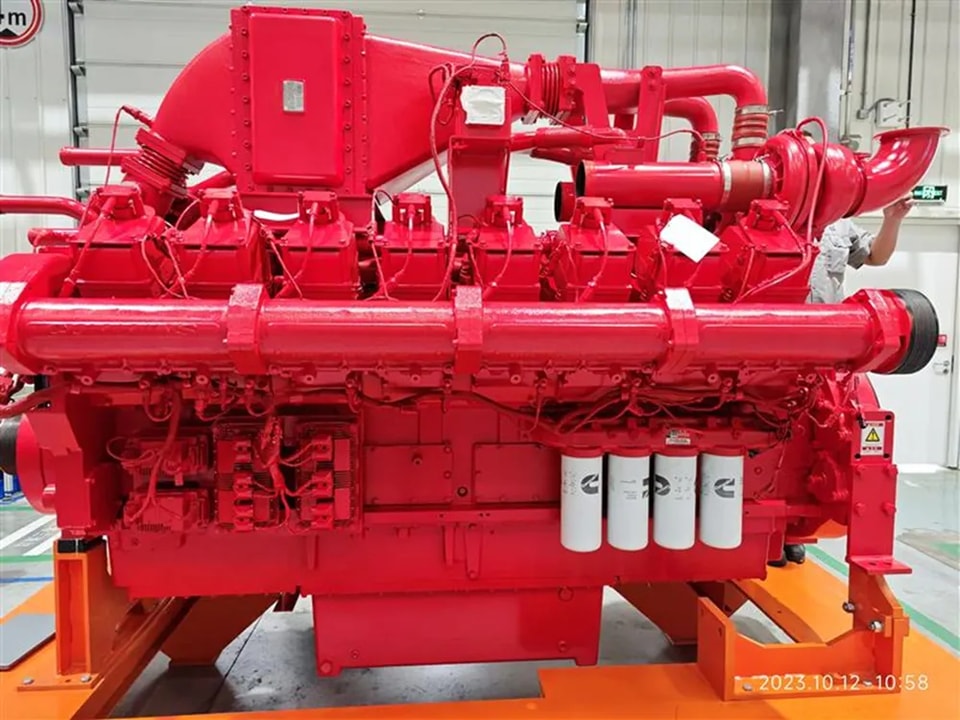

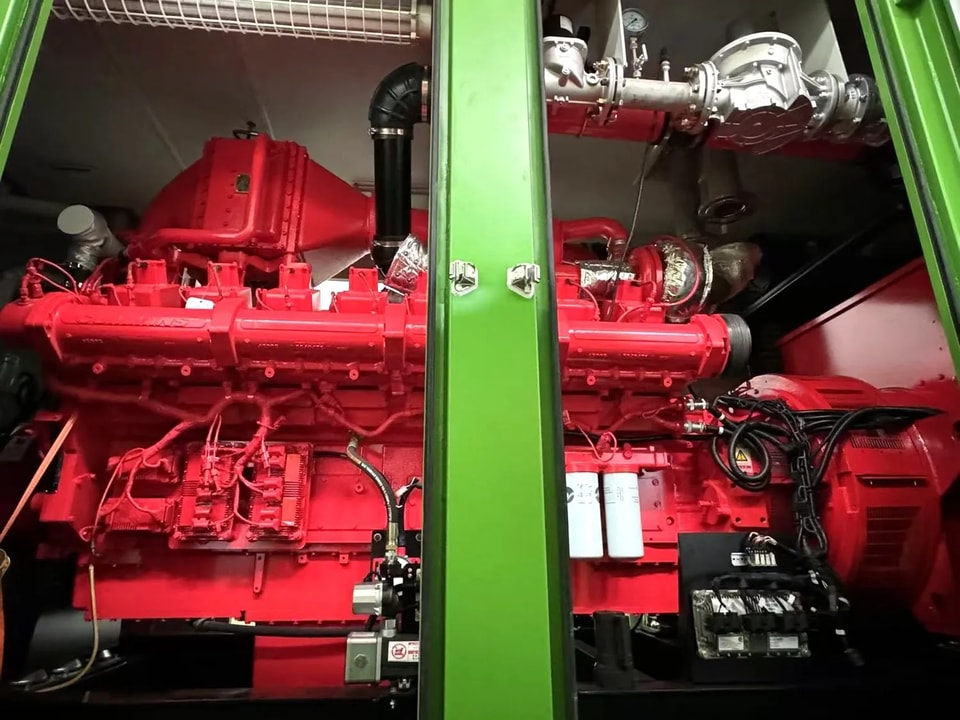

| بيانات محرك الغاز | |
|---|---|

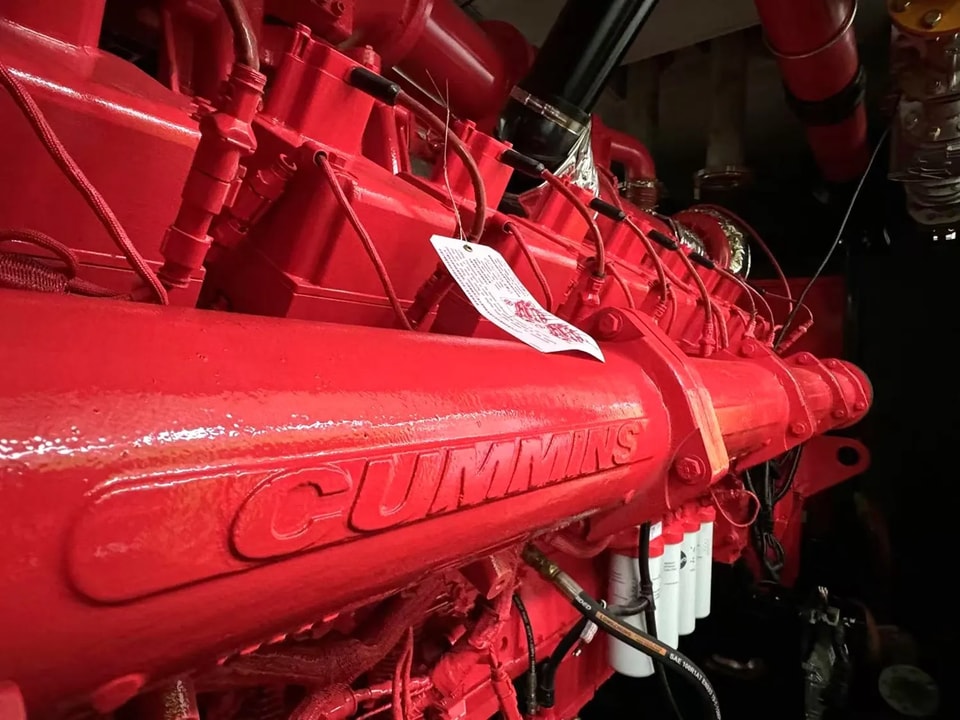

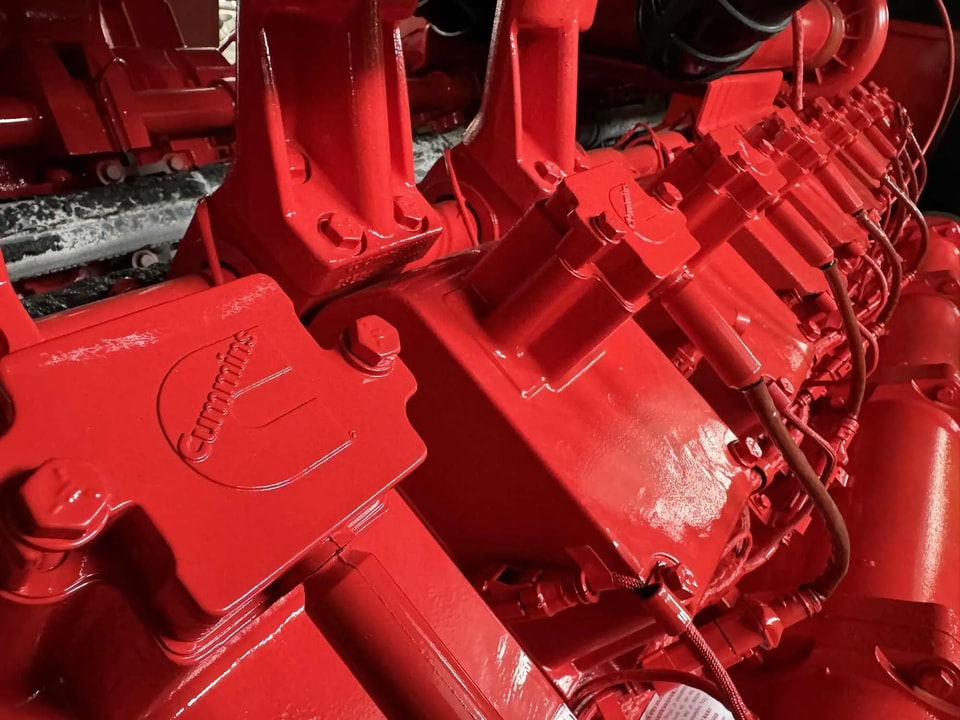

| الموديل | K50N-G10 |
| العلامة التجارية | Cummins |
| النوع | 4 دورات، شكل Vee بزاوية 60 درجة، 16 أسطوانة |
| السحب الطبيعي | شاحن توربيني ومبرد لاحق |
| الطاقة المستمرة | 1100 كيلوواط (1475 حصان مكابحي) @ 1500 دورة في الدقيقة |
| القطر * الشوط (مم) | 159*159 |
| الإزاحة (لتر) | 50 |
| نسبة الانضغاط | 11.5:1 |
| السرعة (دورة في الدقيقة) | 1500 |
| الوزن الرطب (كجم) | 5800 |
| بيانات المولد | |
|---|---|
| الموديل | LSA50.2L7 |
| العلامة التجارية | Leroy Somer (أو Stamford أو علامات تجارية أخرى حسب الطلب) |
| الطاقة المستمرة | 1080 كيلوواط / 3 مراحل، 4 أسلاك |
| الجهد المقنن (فولت) | 400/230 فولت، تيار متردد |
| التردد (هرتز) | 50 |
| الكفاءة | 96.6% |
| تنظيم الجهد | ±0.25% (قابل للتعديل) |
| فئة العزل: | الفئة H |
| فئة الحماية | IP 23 |
| طريقة التبريد | تبريد بالهواء، طرد حراري ذاتي |
| وضع تنظيم الجهد | منظم جهد تلقائي |
وحدة تحكم ComAp IG500-G2 أو وحدة تحكم Deepsea البريطانية DSE8620 MKII |
|---|
InteliGen 500 هي وحدة تحكم توازي مزودة بشاشة ملونة مقاس 5 بوصات لتطبيقات مجموعات مولدات الغاز المتقدمة، وتدعم تشغيل المولدات الفردية والمتعددة بالتزامن مع شبكة الكهرباء الرئيسية أو العمليات المنعزلة.
|
| لوحة المزامنة | |
|---|---|
| الموديل | U1S1000 |
| السعة | 2000A |
| علامة قاطع الدائرة الهوائية التجارية | ABB/SCHNEIDER/CHINT |
| وحدة التحكم | DSE8620 MKII/ComAp IG500G2 |
المميزات: 1. مزامنة مولدات الغاز تلقائياً 2. تفريغ حمل المولد تلقائياً 3. بدء وإيقاف المولد بشكل مبرمج 4. مراقبة وحماية مولد الكهرباء 5. مزامنة مجموعات المولدات مع الشبكة الوطنية (الرئيسية) / ربط مجموعات مولدات متعددة على التوازي. | |

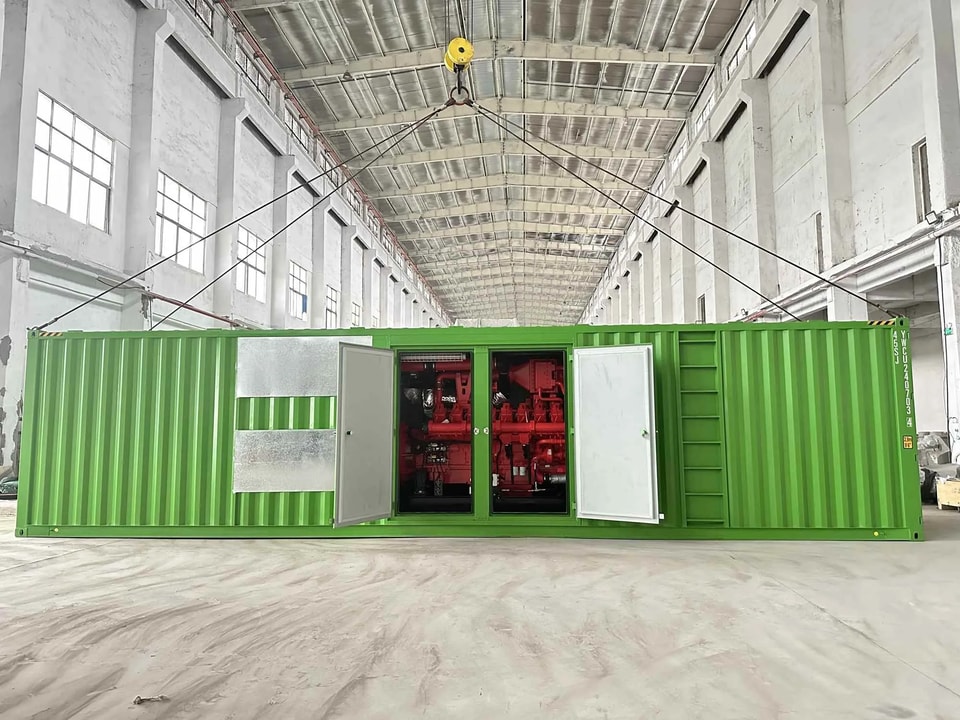

هيكل حاوية عازل بطول 40 قدمًا | |
| المميزات: 1. حاوية ISO بارتفاع عالٍ 40 قدمًا مع شهادة CCS. 2. طلاء عالي الجودة لضمان حماية جيدة في الظروفالجوية الصعبة. 3. مقاوم للعوامل الجوية، ومقاوم للغبار، وعازل للصوت، ومناسب للبيئاتالقاسية. 4. تم تصميم جميع أجزاء الهيكل وفقًا لمبادئ الوحدات النمطية، وتستخدم مواد الهيكل ألواح فولاذية قوية. 5. جميع أجزاء الهيكل المعدنية مطلية بطلاء بوليستربودرة إلكتروستاتيكي. 6. نظام سحب وعادم هواء فعال لضمان استقرار الإنتاج. 7. تصميم علمي وتقنيات متقدمة لخفض مستوى الضوضاءإلى 75-85 ديسيبل، كما تضمن المواد وأغطيتها كفاءة امتصاص الصوت ووظيفة الحماية. 8. أقفال تصميم الهيكل أكثر ملاءمة للتشغيلوالصيانة كما تضمن سلامة مجموعة المولد بشكل أكبر. 9. تصميم حلقات الرفع ومنافذ الرافعة الشوكية يسهل عملية النقل. 10. زر إيقاف الطوارئ خارج الهيكل. 11. تصميم متناسق ومدمج، مع كاتم صوت داخلي كبير يقلل من مستوى الضوضاء. |
| تعبئة زيت أوتوماتيكية، ماركة Murphy. (اختياري) |
المميزات: إضافة زيت التشحيم تلقائيًا لمجموعة مولد الغاز لضمان استمرارية التشغيل دون توقف. |
| رادياتير أفقي عن بعد. (اختياري) |
سيعمل الرادياتير الاحتياطي عن بعد لتبريد المحرك عندما: 1. يتوقف نظام استعادة الحرارة عن العمل بسبب الصيانة/الإصلاح. 2. العميل لا يحتاج إلى ماء ساخن، ولكنه يحتاج إلى تشغيل مولد الغاز لـ إنتاج الكهرباء فقط. 3. درجة حرارة سائل تبريد المحرك مرتفعة للغاية. |

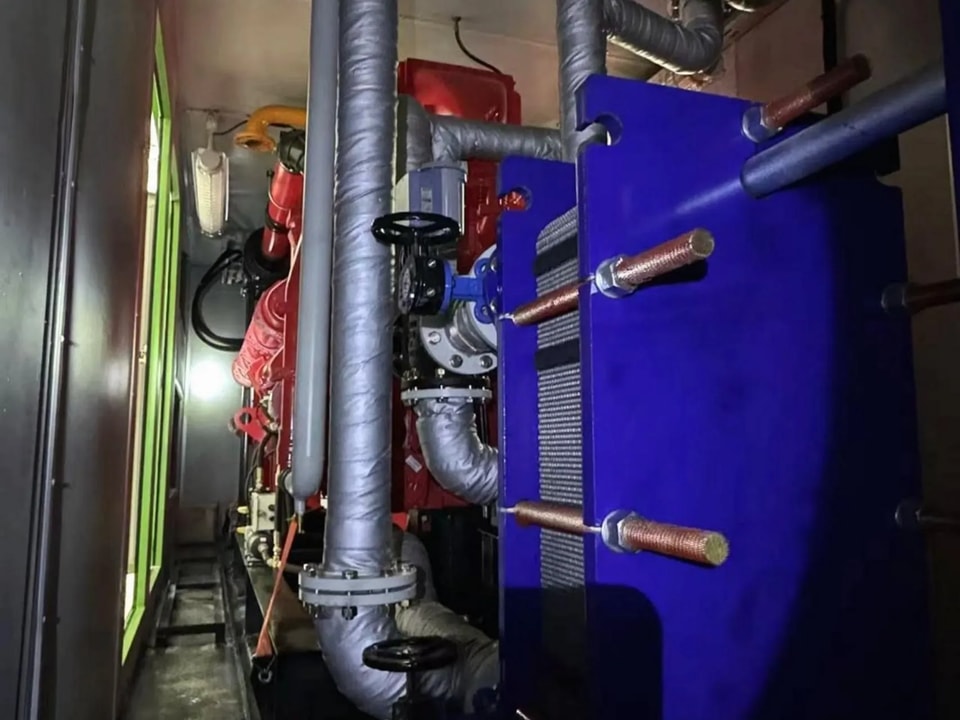

 | نظام استعادة الحرارة. (اختياري) | |
| المادة | الفولاذ المقاوم للصدأ (ستانلس ستيل) | |
المبادلات الحرارية | مبادل حراري لوحي لمياه التبريد (Jacket water) ومبادل حراري لغاز العادم (غلاية) | |
| الكفاءة الكهربائية | 38% عند 1000 كيلوواط كهربائي | |
الكفاءة الحرارية | 45% | |
الطاقة الحرارية | 1184 كيلوواط حراري | |
| درجة الحرارة في نظام إمداد المياه | 60 درجة مئوية | |
| درجة حرارة مخرج المياه | 85 درجة مئوية | |
| استهلاك المياه الساخنة | 11.3 لتر/ثانية | |
| المميزات: زيادة الكفاءة الإجمالية. يمكن استخدام المياه الساخنة للأغراض المعيشية والصناعية | ||
1. محرك غاز Cummins جديد تماماً.
2. منوب Leroy Somer جديد تماماً بدون فرش.
3. وحدة التحكم التلقائي للمولد، وحدة تحكم UK Deepsea / ComAP
4. حاوية عازلة للصوت بطول 40 قدمًا
5. لوحة مزامنة مع قاطع دائرة هوائي (ABB/Schneider/CHINT/DELIXI)
6. صمامات خط الغاز (منظم غاز DUNGS الألماني، صمام ملف لولبي، مانع لهب، صمام كروي)
7. نظام تعبئة الزيت التلقائي
8. سخان الزيت وسخان سائل التبريد
9. رادياتير عن بعد
10. نظام استعادة الحرارة للاستفادة من حرارة سائل تبريد المحرك (عبر مبادل حراري لوحي) وحرارة العادم (عبر غلاية العادم).
11. قائمة الملحقات لكل محرك:
| العناصر | الكمية |
|---|---|
| كواتم الصوت | 2 |
| الأكواع | مجموعة واحدة |
| البراغي والشفاه | مجموعة واحدة |
| حشوة أسبستوس | مجموعة واحدة |
| سائل مضاد للصدأ | 1 |
| بطاريات بدء تشغيل المولد بدون صيانة، شاحن بطارية، كابلات بطارية | مجموعة واحدة |
| صندوق أدوات قياسي | 1 |
قائمة الوثائق: | |
| دليل تشغيل المولد، دليل صيانة المولد | مجموعة واحدة |
| كتيب قطع غيار المحرك | 1 |
| أدلة المولد البديل، أدلة الصيانة، كتيب قطع الغيار | مجموعة واحدة |
| رسومات تركيب المولد، رسومات النظام الكهربائي | مجموعة واحدة |
| تعليمات وحدة تحكم ComAp | 1 |
| شهادة المحرك، شهادة المولد البديل، شهادة المولد | 1 |
| تقارير اختبار مولد الكهرباء | 1 |
