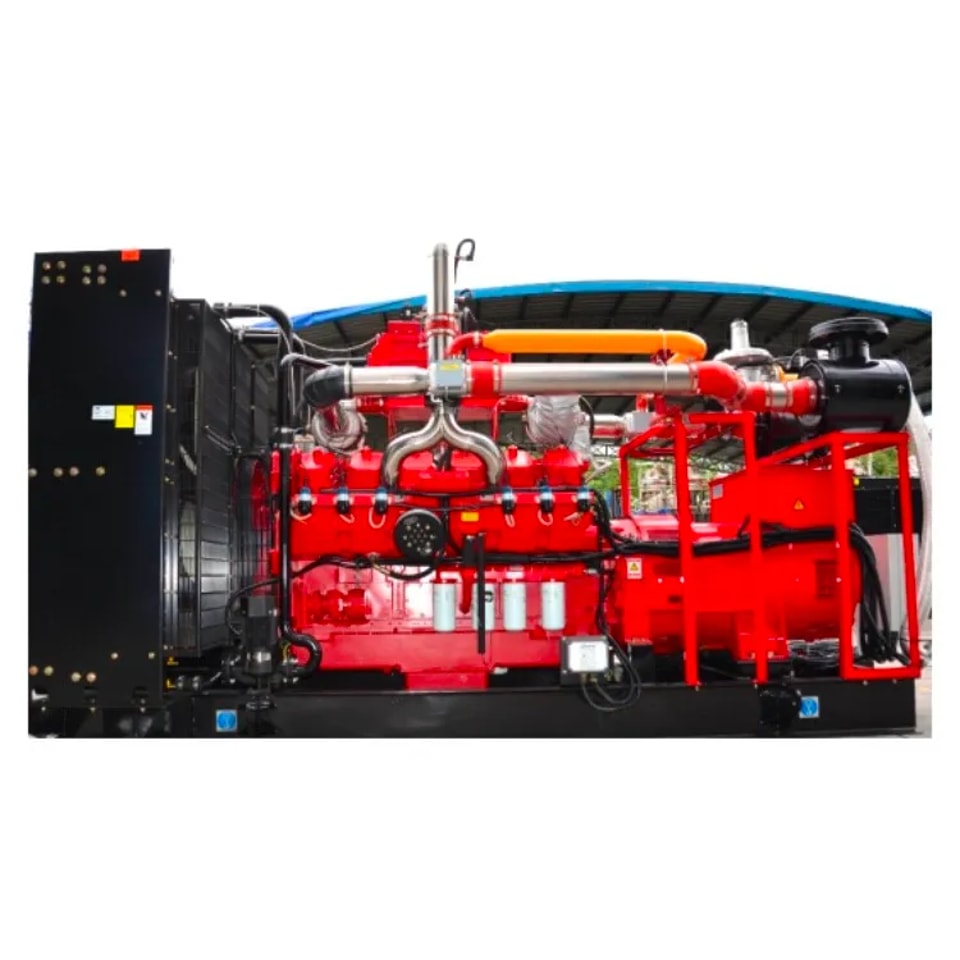

مولد غاز بقدرة 500 كيلوواط يعمل بمحرك Cummins
| ظروف التشغيل المقبولة: |
| درجة الحرارة المحيطة: -10℃~+40℃ |
| (يلزم استخدام مضاد تجمد أو ماء ساخن لدرجات الحرارة الأقل من -20 درجة مئوية) |
| الرطوبة النسبية: <90% (20℃) |
| الارتفاع: ≤500 متر |
| الغاز المستخدم: الغاز الطبيعي |
| ضغط غاز الوقود المقبول: 10~20 كيلو باسكال،محتوى CH₄≥85% |
| يجب ألا يحتوي الغاز على ماء حر أو مواد حرة (يجب أن يكون حجم الشوائب أقل من 5 ميكرومتر). |
| بيانات مجموعة مولدات الغاز | |
|---|---|
| طراز المولد | U1C500-G |
| الطاقة المستمرة | 500kW/625kVA |
| نوع المخرج | 3 مراحل 4 أسلاك |
| مخرج الجهد | 400/230V |
| معامل القدرة Cosfi | 0.8 متأخر |
| التردد (هرتز) | 50 |
| السرعة المقدرة (دورة في الدقيقة) | 1500 |
| الكفاءة الكهربائية لمولد الغاز | 35% |
| تنظيم استقرار الجهد | ≤±1.5% |
| تنظيم الجهد اللحظي | ≤±20% |
| وقت استعادة الجهد (ثانية) | ≤1 |
| نسبة تذبذب الجهد | ≤1% |
| نسبة انحراف موجة الجهد | ≤5% |
| تنظيم استقرار التردد | ≤1% (قابل للتعديل) |
| تنظيم التردد اللحظي | -10%~12% |
| نسبة تذبذب التردد | ≤1% |
| فئة عزل المولد | H |
| الوزن الصافي، النوع المفتوح | 7510 كجم |
| الأبعاد، النوع المفتوح | 5000*1800*2570 مم |
| بيانات محرك الغاز | |
|---|---|
| الموديل | GKT38 |
| العلامة التجارية | U1-Cummins |
| النوع | 4 أشواط، تبريد مائي، بطانة أسطوانة رطبة، نظام إشعال بتحكم إلكتروني، احتراق كامل مسبق الخلط |
| قدرة خرج المحرك (كيلوواط ميكانيكي) | 570 |
| الأسطوانات وترتيبها | 12، على شكل V |
| القطر * الشوط (مم) | 159*159 |
| الإزاحة (لتر) | 37.8 |
| نسبة الانضغاط | 11.5:1 |
| السرعة (دورة في الدقيقة) | 1500 |
| السحب الطبيعي | مزود بمبرد بيني وشاحن توربيني |
| طريقة التبريد | تبريد مائي بواسطة رادياتير بمروحة |
| نوع الحاكم (نوع تنظيم السرعة) | تحكم إلكتروني، Huegli Tech، سويسرا |
| خلاط الغاز | خلاط Huegli طراز RM-25، DN80 |
| ترتيب الاشتعال | R1-L6-R6-L1-R5-L2-R2-L5-R3-L4-R4-L3 |
| صمام فراشة | MOTORTECH |
| وحدة التحكم في الإشعال | وحدة Altronic CD1 |
| طريقة التشغيل | كهربائي، محرك 24 فولت |
| استهلاك الغاز (متر مكعب/كيلوواط ساعة) | 0.26 |
| سرعة التباطؤ (دورة/دقيقة) | 700 |
| الزيت الموصى به | SAE 15W-40 CF4 أو أعلى |
| استهلاك الزيت | ≤0.6 جم/كيلوواط ساعة |
| بيانات المولد | |
|---|---|
| الموديل | LSA49.3S4A |
| العلامة التجارية | Leroy Somer |
| الطاقة المستمرة | 260 كيلوواط/3 مراحل، 4 أسلاك |
| الجهد المقنن (فولت) | 380~480 فولت (±0.5%)، تيار متردد |
| التردد (هرتز) | 50 |
| الكفاءة | 95.1% |
| تنظيم الجهد | ±0.5% (قابل للتعديل) |
| فئة العزل: | الفئة H |
| فئة الحماية | IP 23 |
| طريقة التبريد | تبريد بالهواء، طرد حراري ذاتي |
| وضع تنظيم الجهد | منظم جهد تلقائي |
| متوافق مع المعايير الدولية | IEC 60034-1، NEMA MG1.22، ISO 8528/3، CSA، UL 1446، UL 1004B عند الطلب، اللوائح البحرية، إلخ. |
| وحدة تحكم ComAp طراز IG-NTC-BB+IV5 | |
|---|---|
|
|

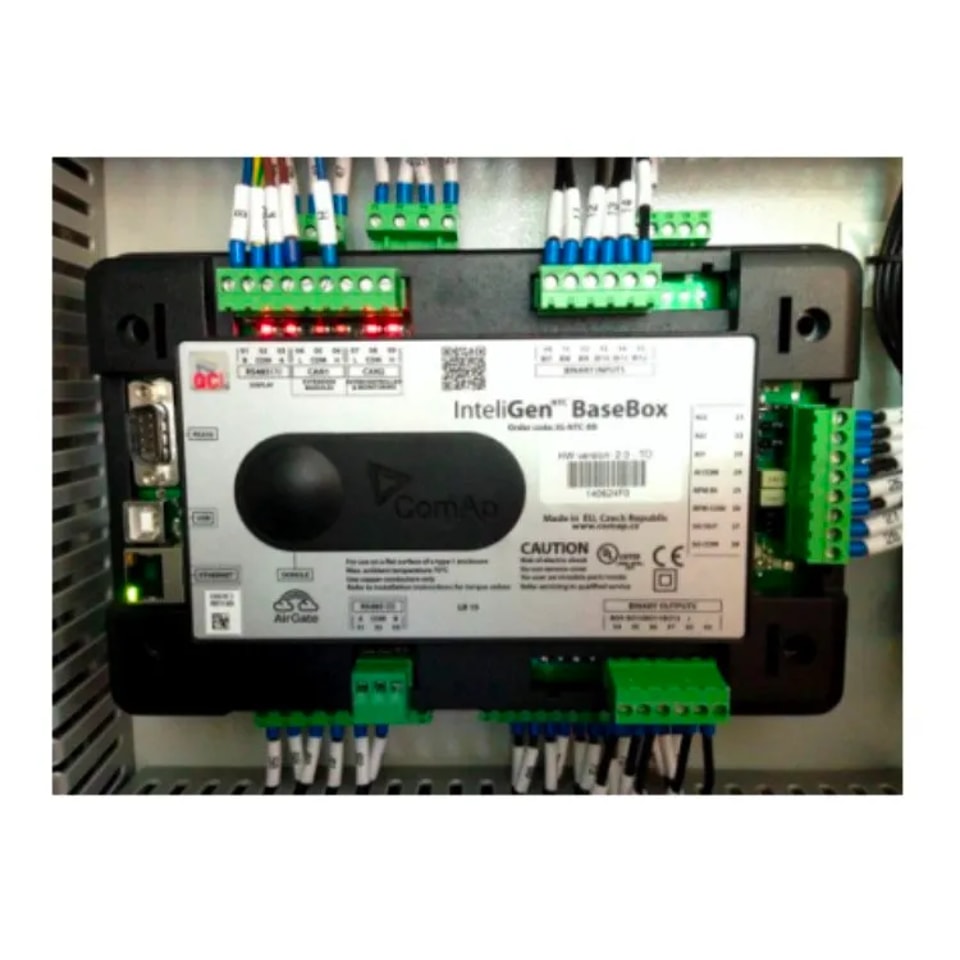

تعد ComAp InteliGen NTC BaseBox وحدة تحكم شاملة لكل من مجموعات المولدات الفردية والمتعددة التي تعمل في أوضاع الاستعداد أو التوازي. يسمح التصميم المعياري القابل للفصل بسهولة التركيب مع إمكانية إضافة العديد من وحدات التوسعة المختلفة المصممة لتناسب متطلبات العملاء الفردية.

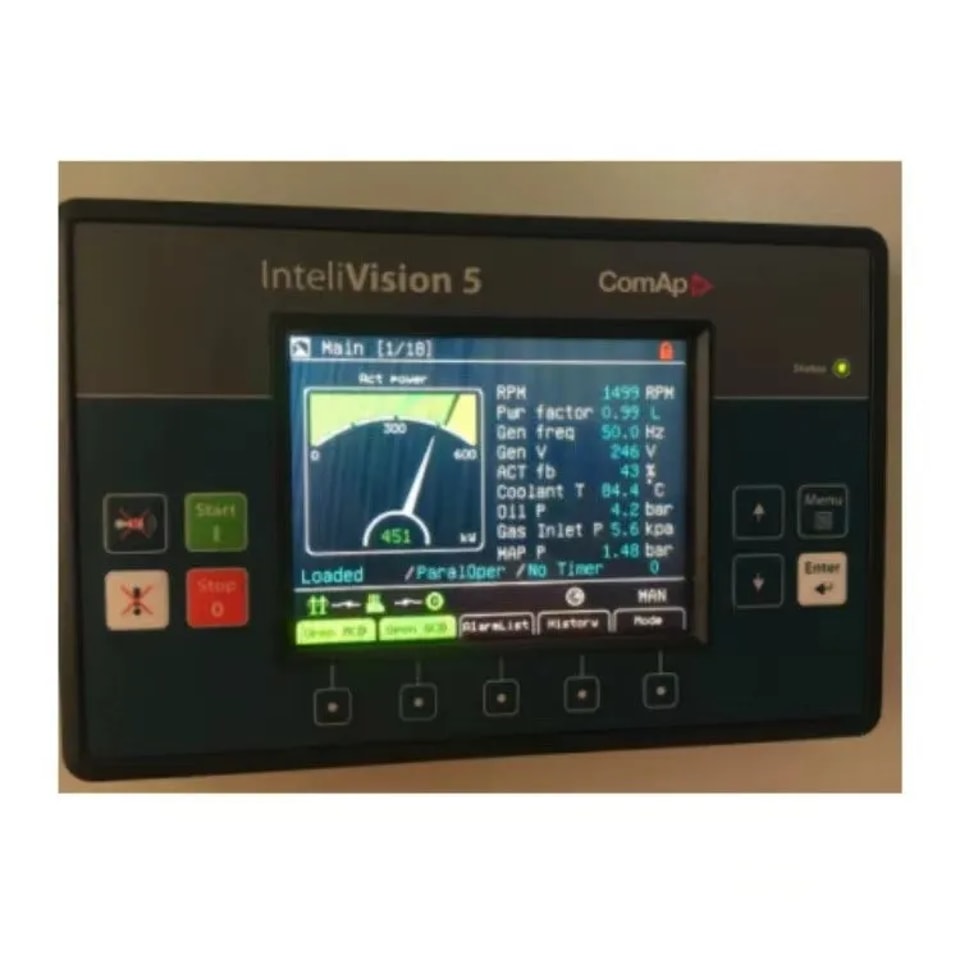

يمكن توصيل InteliGen NT BaseBox بشاشة عرض InteliVision 5، وهي شاشة ملونة TFT مقاس 5.7 بوصة.
المميزات:
1. دعم المحركات المزودة بوحدة تحكم إلكترونية ECU (J939، Modbus وغيرها من الواجهات الخاصة)؛ عرض رموز الإنذار في شكل نصي
2. وظيفة فشل التيار الكهربائي التلقائي (AMF)
3. المزامنة التلقائية والتحكم في الطاقة
4. الحمل الأساسي، الاستيراد/التصدير
5. تقليل أحمال الذروة (Peak shaving)
6. التحكم في الجهد ومعامل القدرة (AVR)
7. قياسات المولد: U، I، Hz، kW، kVAr، kVA، PF، kWh، kVAhr
8. قياسات الشبكة الرئيسية: U، I، Hz، kW، kVAr، PF
9. نطاقات قياس قابلة للاختيار لجهود وتيارات التيار المتردد - 120/277 فولت، 0-1/0-5 أمبير 1)
10. مدخلات ومخرجات قابلة للتهيئة لتلبية احتياجات العملاء المختلفة
11. مخرجات ثنائية القطب - إمكانية الاستخدام
12. مخرج ثنائي (BO) كمفتاح جانبي عالي أو منخفض
13. واجهة RS232/RS485 مع دعم بروتوكول Modbus
14. دعم أجهزة مودم Analog/GSM/ISDN/CDMA
15. رسائل SMS؛ واجهة ECU Modbus
16. واجهة RS485 ثانوية معزولة 1)
17. اتصال إيثرنت (RJ45) 1)
18. واجهة USB 2.0 تابعة (slave) 1)
19. تكرار وحدة التحكم (Redundancy)
20. سجل تاريخي قائم على الأحداث (حتى 1000 سجل) مع
21. قائمة قيم مخزنة قابلة للاختيار من قبل العميل؛ ساعة وقت حقيقي (RTC)؛ قيم إحصائية
22. وظائف PLC مدمجة قابلة للبرمجة
23. واجهة لوحدة عرض عن بعد
24. تركيب على سكة DIN؛ حماية مدمجة ثابتة وقابلة للتهيئة
25. حماية مدمجة للمولد ثلاثي الأطوار
26. حماية من زيادة التيار IDMT + حماية من تيار القصر
27. حماية من الحمل الزائد
28. حماية من القدرة العكسية
29. تيار العطل الأرضي اللحظي وIDMT
30. حماية الشبكة الرئيسية المتكاملة ثلاثية الأطوار (U+f)
31. حماية إزاحة المتجه وROCOF
32. جميع المداخل الرقمية/التناظرية قابلة للتهيئة بحرية لأنواع الحماية المختلفة: تسجيل السجل فقط/إنذار فقط/إنذار + بيان السجل/تحذير/فصل الحمل
33. إيقاف بطيء/فتح القاطع والتبريد/إيقاف التشغيل الكامل
34. تجاوز إيقاف التشغيل/الحماية الرئيسية/فشل المستشعر
| لوحة المزامنة | |
|---|---|
| الموديل | KD500-SP |
| السعة | 1000 أمبير |
| علامة قاطع الدائرة الهوائية التجارية | Delixi |
| وحدة التحكم | ComAp IG-NT |
المميزات: 1. مزامنة مولدات الغاز تلقائياً 2. تفريغ حمل المولد تلقائياً 3. بدء وإيقاف المولد بشكل مبرمج 4. مراقبة وحماية مولد الكهرباء 5. مزامنة المولدات مع الشبكة الوطنية (الكهرباء العمومية) | |

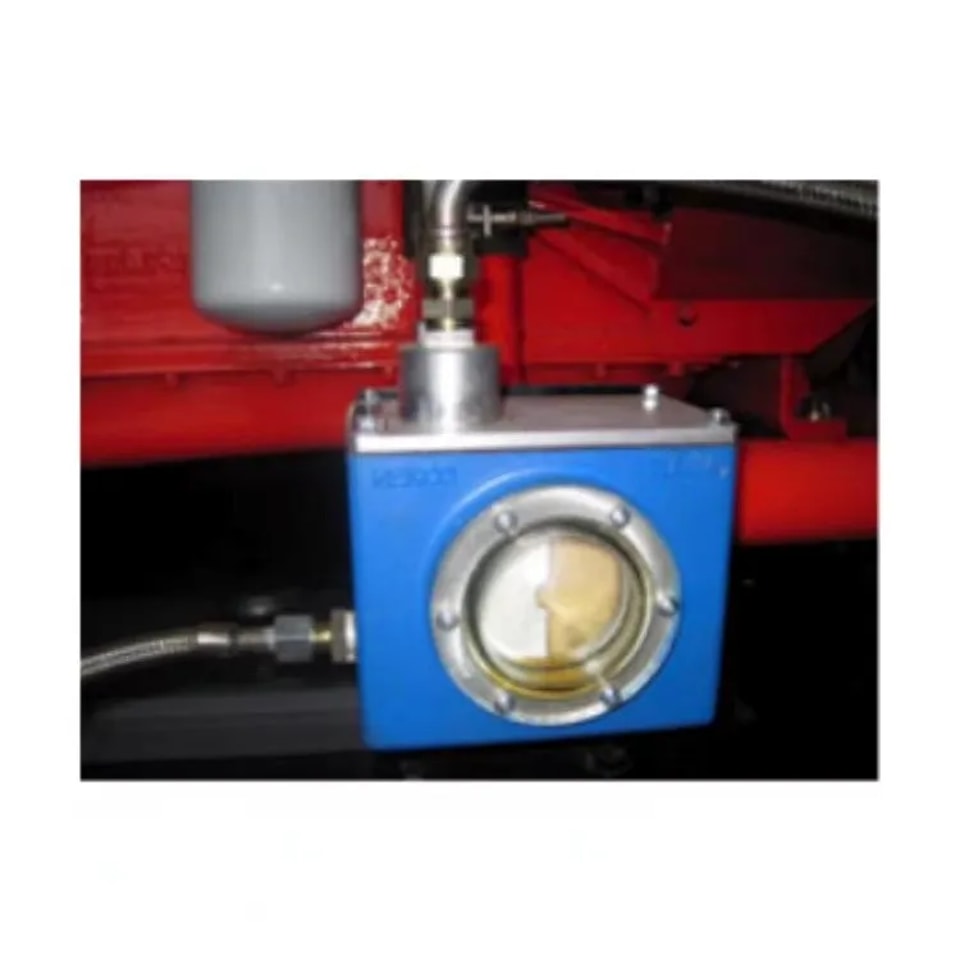

| تعبئة الزيت تلقائياً، علامة KENCO التجارية. (اختياري) |
المميزات: إضافة زيت التشحيم تلقائياً لمولد الغاز |
1. محرك غاز Cummins جديد تماماً.
2. منوب Leroy Somer جديد تماماً بدون فرش.
3. وحدة تحكم تلقائية للمولد، طراز ComAp IG-NTC-BB مع شاشة عرض IV5
4. لوحة المزامنة
5. صمامات خط الغاز (منظم غاز DUNGS الألماني، صمام ملف لولبي، مانع لهب، صمام كروي).
6. نظام تحكم تلقائي في نسبة الهواء إلى الوقود.
7. نظام تبريد بالرادياتير
8. قائمة الملحقات لكل محرك:
| العناصر | الكمية |
|---|---|
| كواتم الصوت | 2 |
| الأكواع | مجموعة واحدة |
| البراغي والشفاه | مجموعة واحدة |
| حشوة أسبستوس | مجموعة واحدة |
| سائل مضاد للصدأ | 1 |
| بطاريات بدء تشغيل المولد بدون صيانة، شاحن بطارية، كابلات بطارية | مجموعة واحدة |
| صندوق أدوات قياسي | 1 |
قائمة الوثائق: | |
| دليل تشغيل المولد، دليل صيانة المولد | مجموعة واحدة |
| كتيب قطع غيار المحرك | 1 |
| أدلة المولد البديل، أدلة الصيانة، كتيب قطع الغيار | مجموعة واحدة |
| رسومات تركيب المولد، رسومات النظام الكهربائي | مجموعة واحدة |
| تعليمات وحدة التحكم ComAp IG-NT | 1 |
| شهادة المحرك، شهادة المولد البديل، شهادة المولد | 1 |
| تقارير اختبار مولد الكهرباء | 1 |
